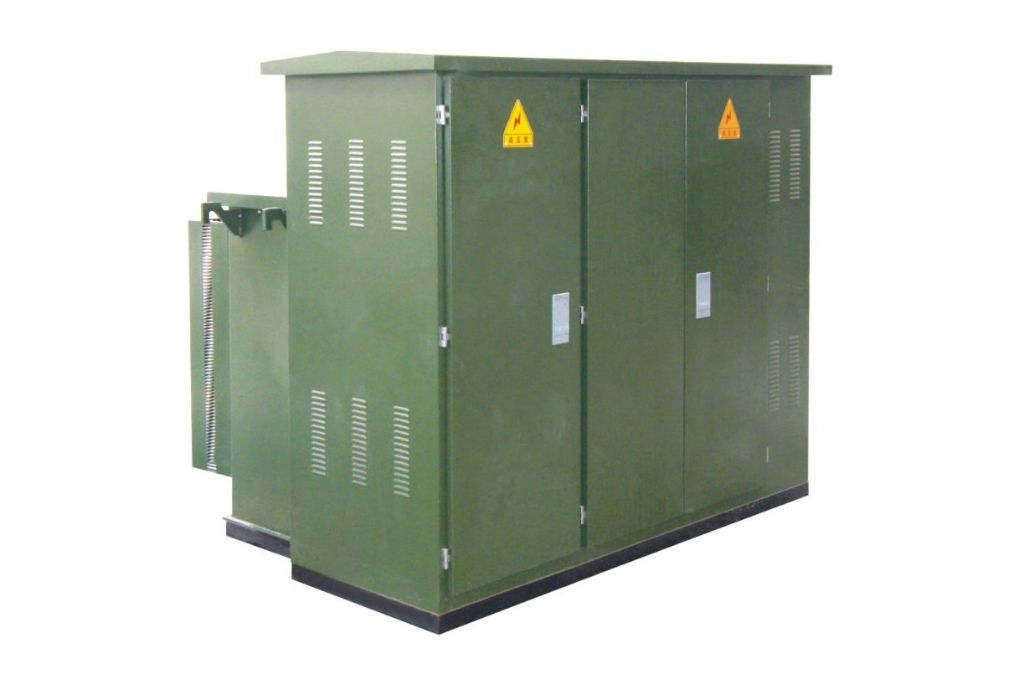

ZGS系列預裝美式變壓器

一，ZGS系列預裝美式變電站（美式變壓器）概述

ZGS系列預裝美式變電站用于6KV和10KV環形電源，雙電源或終端供電系統，作為高壓配電計量，補償控制和保護裝置。除變壓器外，預安裝變電站的高壓側還安裝了四位負載開關，雙工位負載開關，備用保護熔斷器和插入式熔斷器?？刂蒲b置，分配裝置，補償裝置和電能計量裝置根據用戶要求組裝在低壓側。

ZGS系列預裝美式變電站可用于室內和室外。它廣泛應用于工業園區，住宅區，商業中心，高層建筑等場所。

二、ZGS系列預裝美式變電站產品類型的含義

ZGS1-2-3 / 4-5

Z：組合

G：普通盒子

S：S三相D單相

1：性能級代碼（9 11）

2：H環Z端子

3：額定容量KVA

4：電壓等級KV

5：特殊用途環境代碼

未定義

三、ZGS系列預裝美式變電站結構特征

美式箱體可變結構分為前后部分。前面是高低壓操作間隔。高壓間隔包括高壓端子，負載開關，無負荷分接開關，插入式保險絲，減壓閥，油位計和排油閥。低壓間隔包括低壓端子。后部是油箱主體和散熱器。變壓器繞組和鐵芯，高壓負載開關和保護保險絲都在燃油箱中。

未定義

四、ZGS系列預裝美式變電站使用條件

1.海拔1000米（超出此范圍，單獨設計）

2.風壓：不大于70Pa（相當于35m / s）

3.濕度：日平均值不超過95％，月平均值不超過90％。

4.環境溫度：較高溫度+ 40℃;較低溫度 -  45℃

5.地震等級：水平加速度0.4m / 2s;垂直加速度0.15m / 2s

6.地震強度：8度

7.安裝地點的傾斜度：不超過3度

8.安裝環境：周圍空氣不應受到腐蝕性，易燃?xì)怏w和水蒸氣的明顯污染，不應有劇烈震動。

五、ZGS系列預裝美式變電站技術性能

額定電壓：10 / 0.4KV

較大工作電壓：12KV

額定容量：125-1000KVA

一分鐘工頻耐受電壓：35KV

雷電沖擊耐受電壓：75KV

短期容差電流：12KA / 2S 16KA / 1S

高壓備用限流熔斷器快速斷開容量：50KA

空載電壓調節：10KV / 2 * 2.5

環境溫度：-45~40C度

允許的溫升：65℃。

六、ZGS系列預裝美式變電站性能特點

1.體積小，結構緊湊，僅占中國同容量箱的1/3左右;

2.全密封，全絕緣，無絕緣距離，可靠保證人身安全;

3.它不僅可以用在環網中，也可以用在終端中。轉換非常方便，提高了電源的可靠性。

4.低損耗，低于國產S9變壓器損耗;

5.電纜接頭可承受200個負載電流，可在緊急情況下作為負載開關使用，具有隔離開關的特點。

6.采用雙保險絲保護，降低運行成本。插入式保險絲是雙敏感保險絲（溫度和電流）。

7.采用三角/星形O型連接方式和三相五柱結構，具有電壓質量高，中性點無漂移，箱體無加熱，噪音低，防雷性能好等優點。
